Minimal Enerji Sistemleri



cihaz41
Hava Isısını kullanır, konutları ısıtır,soğutur, sıcak suyunu temin eder.ekolojik , çevreci ve kompak yapıdadır.

cihaz41

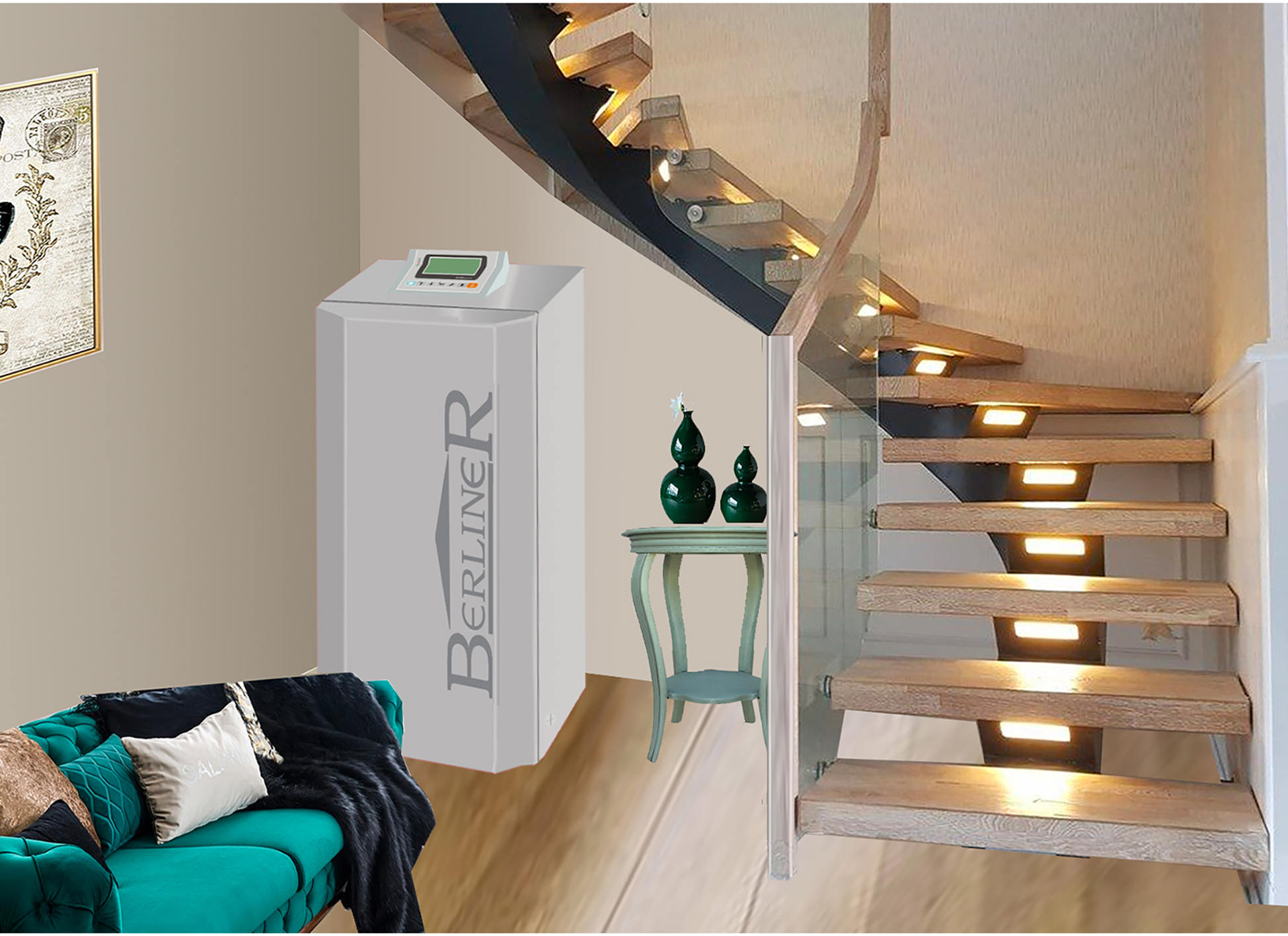

Her Modelle uyumlu, evin her köşesine konabilicek şık iç üniteye tesisat boruları bağlanır.

Konut Isıtma, Soğutma ve Sıcak Su için
Hava Kaynaklı Isı Pompaları

Hava kaynaklı ısı pompalarımız, güneş ışımasından ve yer kürenın ısısından havaya geçen yenilenebilir enerjiyi kullanır.Yani dış ortam havasındaki ısıyı çekerek kalorifer tesisatına verir, ısıtma, soğutma ve kullanım sıcak suyu konforunu bir arada sağlar. Dolayısıyla mekanın iklimlendirilmesi ve kullanım sıcak suyu için ısıtma ve soğutma sistemi yatırımının ayrı ayrı yapılmasına gerek yoktur, tek başına yapar.

icon
Isı ihtiyacına uyumlu (-invertörlü-) çalışırak enerji tasarruf eder, kalite, fiyat ve işlev yönünden en uygun yatırımdır.
icon
Şık görünümlü İTÜ (ısı transfer ünitesi) ile tesisat elemanlarına (vana, boruluma, pompa, denge tankı, genleşme tankı, boyler vs gib)
gerek olmadan ısıtmayı, soğutmayı ve sıcak suyu sağlar, sizi tesisat ek maliyetlerinden korur , kazan dairesi için bir oda ayırmanıza zorlamaz.
icon
Fosil (gaz,kömür,mazot vs.) yakıt kullanmaz, baca gazı salgılamıyarak Çevreye ve doğaya saygılı olmanıza yardımcı olur...
icon
Yerden ısıtmalı,radyatörlü, fancoilli, konvektörlü vs. tesisatlara bağlanır,
icon
Şebeke elektriği, küçük jeneratör, fotovoltaik ( güneş enerjisi), rüzgar gülü v.b. gibi yenilenebilir çevre dostu kaynaktan üretilen enerjiden bir birim alır dört birim ısı üretir.
icon
Dokunmatik kontrol paneli ile Oda içi sıcaklıkları 0,5°C hassasiyetle ayarlanabilmektedir. Akıllı defrost kontrolü soğuk havalarda elektrik tüketimini azaltmaktadır.
icon
İster yeni inşa edilmiş, ister mevcut bir ev olsun aşağıdaki tablodan iklim kuşağınıza ve konutunuzun büyüklüğüne (m2) bağlı olarak size uygun cihaz modeli ve kapasitesini seçebilirsiniz.


cihaz41
İTÜ
Her Modelle uyumlu
iç ünite

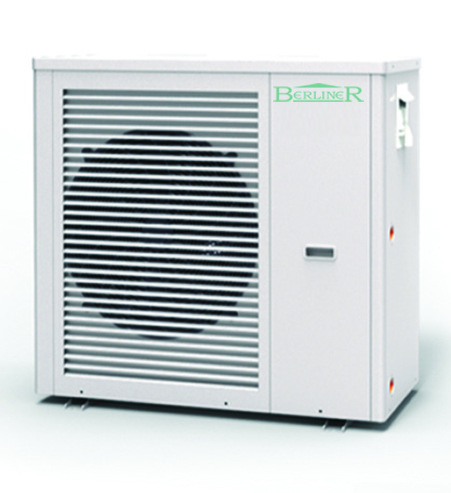

airv1
Dış Ünite
A/W7-VR ve
A/W11-VR

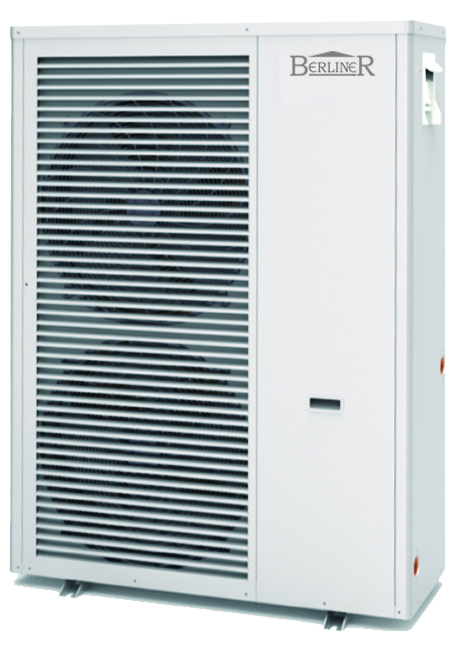

airv1
Dış Ünite
A/W17-VR ve
A/W25-VR



Model, Kapasite ve Teknik Özellikler

Isı Pompası Modeli A/W 7-VR A/W 11-VR A/W 17-VR A/W 25-VR
Isıtma Gücü / Verim [kW/COP]
[ A7/W30-35 /80Hz](1) 		7,01/4,00 11,36/4,04 17,30/3,80 25,75/3,95
Isıtma Gücü / Verim [kW/COP]
[A2/W40-45 / 80 Hz] 		4,24/3,34 8,47/3,45 12,65/3,38 19,70/3,54
Soğutma Gücü / Verim ( kW / EER )
[A35/W12-7 / 90 Hz (2)]		 5,46/2,82 9,00/2,68 14,50/2,66 20,10/2,68
ErP Etiketi (35°C) A++
Elektrik Bağlantısı 1~220 V (±%10) -50 Hz 3~380V-50Hz
Frekans İşletim Aralığı Hz 30~90 Hz
Isıtma Ayar Sıcaklığı °C 25°C ile 60°C arası
Soğutmada Ayar Sıcaklığı °C 7°C ile 20°C arası
Soğutmada Dış Hava Sıcaklığı °C 15°C ile 48°C arası
Isıtmada Dış Hava Sıcaklığı °C -20°C ile 43°C arası
Elektrikli Destek Isıtıcısı kW/A/V 3/13,7 /220
Ağırlik ( kg)) / Boyut (mm)
[ uzunluk / Genişlik / Yükseklik] 		98
1050/490/790 		110
1050/490/790 		163
1050/490/790 		219
1050/490/790
Ses Basınç Seviyesi (3) dB(A) 54 54 58 62
Kısaltmalar A : Air = Dış havayı, W: Water = Isıtılan tesisat suyunu, V:invertörlü, R:Isıtma/Soğutma özelliklerini simgeler.

A/W 11-VR modelin açılımı:

Norm şartlarda(1) havadan aldığı ısıyı (A/W) suya veren 11 kW kapsiteli, (V)invertörlü,(R) ısıtma /soğutma yapabilen cihazı tanımlar.
(1) : Isıtma anma gücü A7/W35-30 (EN 14511 / 90 Hz). Dış Hava Sıcaklığı KT 7°C, YT 6°C
(2) : Soğutma anma gücü A35/W7-12 (EN14511 / 90 Hz). Dış Hava Sıcaklığı 35°C
(3) : Ses basınç seviyesi cihazdan 1 m uzaklıkta, 1,5 m yükseklikte, yankısız odada ölçülmüştür
Elektrik çarpmasına dayanıklılık sınıfı: I,
Nem direnci sınıfı: IPX4

Kapasite ve Cihaz Seçim Tablosu

MODEL KAPASİTE ANTALYA İZMİR İSTANBUL DENİZLİ ANKARA
Nominal Cihaz
Kapasiteleri 		Tesisat Gidiş Suyu ve Dış Hava Sıcaklığına bağlı Kapasite Değrleri
[kW} 		Takviye Elek.
Isıtıcı (kW)		 Proje Dizayn Değeri: Isıtma 3°C / Soğutma KT39°C YT28°C Proje Dizayn Değeri: Isıtma 0°C / Soğutma KT37°C YT25°C Proje Dizayn Değeri: Isıtma -3°C / Soğutma KT33°C YT24°C Proje Dizayn Değeri: Isıtma -6°C / Soğutma KT38°C YT25°C Proje Dizayn Değeri: Isıtma -12°C / Soğutma KT35°C YT22°C
Dış Hava Sıcaklığı °C 3°C 0°C -3°C -6°C -9°C -12°C -15°C Isıtma Alanı
Ap.Dair. m 2		 Isıtma Alanı
Müstakil Ev m 2
 Soğutma Alanı
Gölgede Ev m 2
 Soğutma Alanı
Güneşli Ev m 2
 Isıtma Alanı
Ap.Dair. m 2		 Isıtma Alanı
Müstakil Ev m 2
 Soğutma Alanı
Gölgede Ev m 2
 Soğutma Alanı
Güneşli Ev m 2
 Isıtma Alanı
Ap.Dair. m 2		 Isıtma Alanı
Müstakil Ev m 2
 Soğutma Alanı
Gölgede Ev m 2
 Soğutma Alanı
Güneşli Ev m 2
 Isıtma Alanı
Ap.Dair. m 2		 Isıtma Alanı
Müstakil Ev m 2
 Soğutma Alanı
Gölgede Ev m 2
 Soğutma Alanı
Güneşli Ev m 2
 Isıtma Alanı
Ap.Dair. m 2		 Isıtma Alanı
Müstakil Ev m 2
 Soğutma Alanı
Gölgede Ev m 2
 Soğutma Alanı
Güneşli Ev m 2

A/W 7-VR

Isıtma:7kW
Soğutma: 5,46 kW 		Yerden Isıtma 30°C-35°C 4,94 4,33 4,07 4,20 3,67 3,45 3,34 3 150 - - 93 112 - - 70 42 37 112 - - 66 89- - 52 44 39 101 - 59 76 - 44 50 44 89 - 51 62 - 35 43 38 62 - 33 44 - 24 47 41
Fan Coil Isıtma 40°C-45°C 4,69 4,16 4,03 3,91 3,45 3,24 3,14 3 146 - - 89 109 - - 66 42 37 109 - - 63 86 - - 50 44 39 99 - - 56 74 - - 42 50 44 87 - - 49 60 - - 34 43 38 60 - - 31 43 - - 21 47 41
Radyatör Isıtma 50°C-55°C 4,30 3,81 3,70 3,58 3,23 3,03 2,94 3 138 - - 81 103 - - 61 - - 104 - - 58 82 - - 46 - - 94 - - 52 70 - - 39 - - 83 - - 45 57 - - 31 - - 58 - - 29 42 - - 21 - -

A/W11-VR

Isıtma:11,36kW
Soğutma: 9 kW 		Yerden Isıtma 30°C-35°C 9,25 8,55 8,30 8,05 7,24 6,81 6,60 3 232 - - 175 174 - - 131 69 62 177 - - 131 140 - - 103 73 65 158 - - 116 119 - - 87 82 72 139 - - 101 96 - - 70 71 63 94 - - 65 68 - - 47 77 68
Fan Coil Isıtma 40°C-45°C 8,88 8,30 8,05 7,81 6,81 6,40 6,21 3 225 - - 168 168 - - 126 69 62 173 - - 127 137 - - 100 73 65 155 - - 113 116 - - 85 82 72 136 - - 98 94 - - 68 71 63 90 - - 61 65 - - 44 77 68
Radyatör Isıtma 50°C-55°C 8,08 7,53 7,30 7,08 6,37 5,99 5,81 3 210 - - 153 157 - - 114 - - 161 - - 115 127 - - 91 - - 144 - - 102 108 - - 77 - - 127 - - 89 88 - - 62 - - 86 - - 57 62 - - 41 - -

A/W17-VR

Isıtma:17,3kW
Soğutma: 14,5 kW 		Yerden Isıtma 30°C-35°C 13,76 12,61 12,23 11,87 10,68 10,04 9,74 6 374 - - 261 280 - - 195 111 99 284 - - 193 225 - - 152 117 104 256 - - 171 192 - - 129 132 116 225 - - 149 155 - - 103 114 102 154 - - 96 111 - - 69 124 110
Fan Coil Isıtma 40°C-45°C 13,32 12,40 12,03 11,66 10,04 9,44 9,15 6 366 - - 252 274 - - 189 111 99 281 - - 189 222 - - 150 117 104 253 - - 169 189 - - 126 132 116 222 - - 147 154 - - 101 114 102 148 - - 90 106 - - 65 124 110
Radyatör Isıtma 50°C-55°C 12,00 11,10 10,77 10,44 9,40 8,83 8,57 6 341 - - 227 255 - - 170 - - 261 - - 170 207 - - 134 - - 235 - - 151 176 - - 113 - - 207 - - 131 143 - - 91 - - 142 - - 85 102 - - 61 - -

A/W25-VR

Isıtma:25,75kW
Soğutma: 20,1 kW 		Yerden Isıtma 30°C-35°C 21,10 19,54 18,95 18,39 16,55 15,55 15,09 6 513 - - 400 384 - - 299 153 138 390 - - 299 309 - - 236 162 145 350 - - 266 262 - - 199 183 161 307 - - 231 212 - - 160 158 141 207 - - 149 149 - - 107 172 152
Fan Coil Isıtma 40°C-45°C 20,32 19,01 18,44 17,89 15,55 14,62 14,18 6 498 - - 400 372 - - 299 153 138 382 - - 299 302 - - 236 162 145 343 - - 266 257 - - 199 183 161 300 - - 231 208 - - 160 158 141 198 - - 149 142 - - 107 172 152
Radyatör Isıtma 50°C-55°C 18,42 17,20 16,68 16,18 14,56 13,69 13,28 6 462 - - 349 346 - - 261 - - 354 - - 263 280 - - 208 - - 318 - - 234 238 - - 175 - - 279 - - 204 193 - - 141 - - 189 - - 131 136 - - 94 - -
Kısaltmalar A : Air = Dış havayı, W: Water = Isıtılan tesisat suyunu, V:invertörlü, R:Isıtma/Soğutma özelliklerini simgeler.

A/W 11-VR modelin açılımı:

Norm şartlarda(1) havadan aldığı ısıyı (A/W) suya veren 11 kW kapsiteli, (V)invertörlü,(R) ısıtma /soğutma yapabilen cihazı tanımlar.
(1) : Nominal Isıtma gücü A7/W35-30 (EN 14511 / 90 Hz). Dış Hava Sıcaklığı KT 7°C, YT 6°C
(2) : Soğutma anma gücü A35/W7-12 (EN14511 / 90 Hz). Dış Hava Sıcaklığı 35°C

Proje Dizayn Kriterleri

Kabuller
1) Kırmızı renkle verilen alan m 2 de elektrikli ısıtıcı kapalıdır. Elektrikli ısıtıcı takviyesi ile elde edilebilecek maksimum toplam ısıtma kapasitesi-siyah renkle- verilmiştir.

Maksimum ısıtmada elektrik ısıtıcıların payı %15 in altındadır. Elektrikli ısıtıcıların tasarruf amacıyla çok az kullanılmalıdır.Tavsiye edilen elektrikli ısıtıcı katkısı toplam yıllık ısıtmanın %5 ni geçmemelidir. %2 elektrikli ısıtıcı katkısı idealdir.Bunu hesap etmek için alan farkını 15 bölüp 2 ile çarpmalıdır.

Örnek;
Müstakil ev/Yerden Isıtma / İzmir koşullarına A/W 7 VR ısı pompası ile 89- - 52 m2 alan ısıtılabilmektedir.
%2 elektrikli takviye ile [(89-52)/15]*2= m2 buda 52+5=57 m2 ideal ısıtma alanıdır. Bu durumda elektrikli ısıtıcının payı %2 in altına düşer.
2) Hesaba sıcak kullanım suyu enerji ihtiyacı dahil edilmiştir.
3) Radyatörlü sistemlerde 1 kw ısı için 1m *PKKP600 radyatör kullanılmalıdır. Örneğin : Toplamda 5 kw ısı ihtiyacı olan bir konutda 5 m Panel radyatör kullanılmalıdır.
4) Cihaz Soğutma Kapasiteleri Dış hava sıcaklığı 35 C, su sıcaklığı 7 C ye göre verilmişitir.
5) Yerden soğutmada modül araliği 15 cm nin altında olmalıdır.

Bazı İllerin Isıtma dizayn dış hava sıcaklıkları

+ 3 °C : Antalya, İskenderun, Mersin, Bodrum
+ 0 °C : İzmir, Antakya, Adana
- 3 °C : İstanbul, Çanakkale, Balıkesir, Manisa, Kocaeli, Adapazarı, Osmaniye, Rize, Samsun, Sinop, Trabzon, Yalova, Zonguldak, Giresun, Aydın
- 6 °C : Denizli, Bursa, Tekirdağ, Şanlı Urfa, Kilis, Mardin, Şırnak
-12 °C : Ankara, Afyon, Amasya, Karabük, Kastamonu, Kayseri, Konya, Kütahya, Malatya

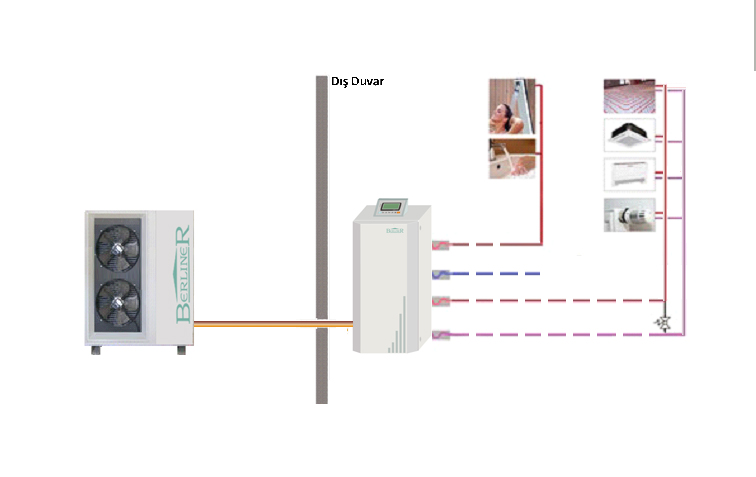

İTÜ ile Tesisat Bağlantı Şeması

Tesisat Aksesuarlarına Gerek Yok

İTÜ (ısı transfer ünitesi) mekanın herhangi bir yerine konabilir. Tasisat2 de belirtilen aksesuarlara gerek yoktur. Kompakt yapısı ile az yer işgaleder.
Soğuk su girişi,sıcak çıkışı ve kalorifer gidiş dönüş bağlanması yeterlidir.

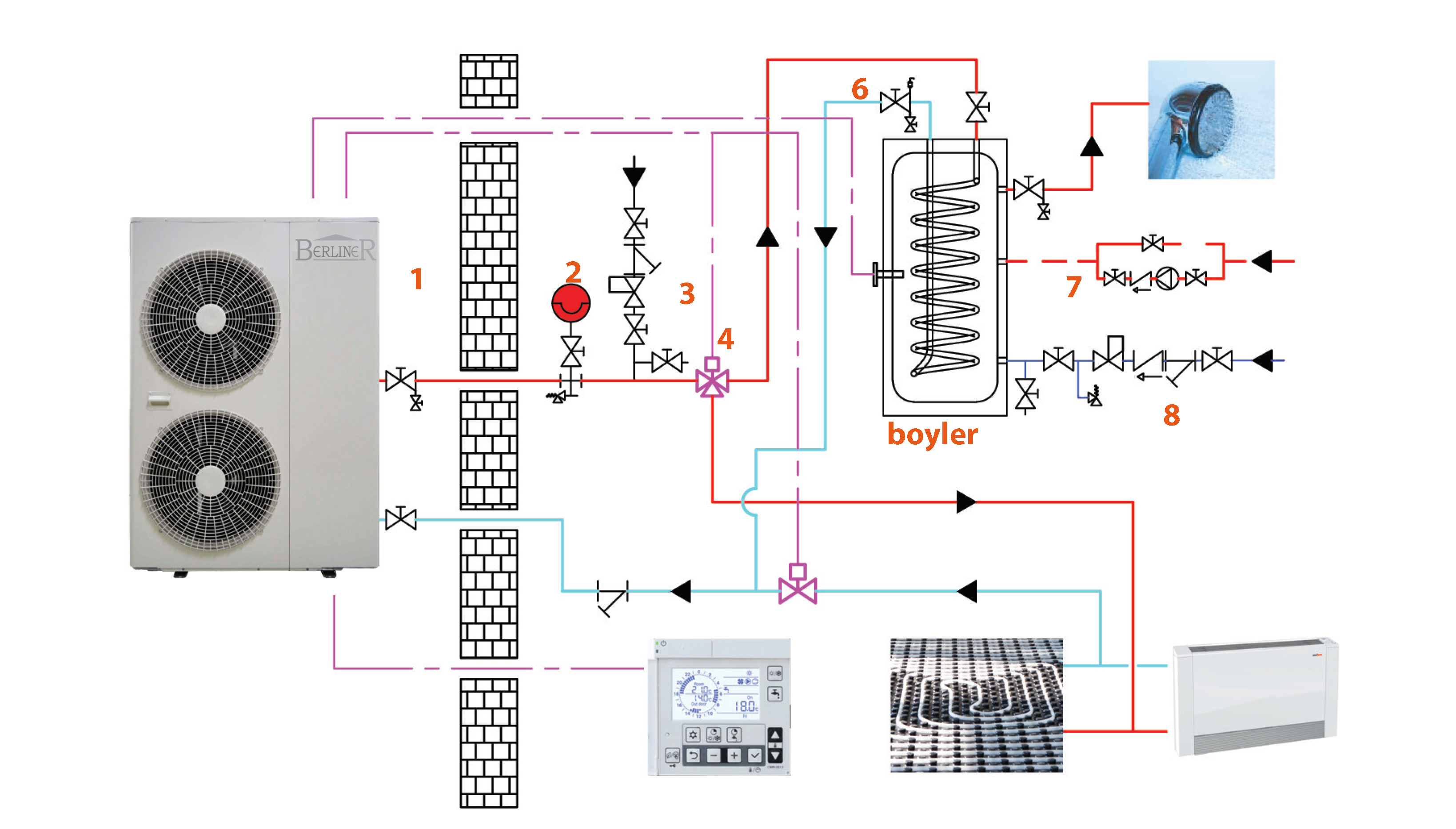

İTÜ kullanılmadığında
Tesisat Bağlantı Şeması

Tesisat Aksesuarları

No Bölümü IP kapasite Boru Çapı Vana Filtre Cek Valf
1 Cihaz Bağ.
Hattı 		7-11 kW PE/DN32 Cu/22 Fe/DN25 DN25* 1 AD DN25* 1 AD -
17-25 kW PE/DN40 Cu/25 Fe/DN32 DN32* 1 AD DN32* 1 AD -
2 Genleşme 8 lt
Genleşme 12 lt 		7-11 kW PE/DN20 Cu/15 Fe/DN15 DN15* 1 AD - -
17-25 kW PE/DN20 Cu/15 Fe/DN15 DN15* 1 AD - -
3 Su besleme
Hattı 		7-11 kW PE/DN15 Cu/12 Fe/DN20 DN15* 3 AD DN15* 1 AD DN15* 1 AD
17-25 kW PE/DN15 Cu/12 Fe/DN20 DN15* 3 AD DN15* 1 AD DN15* 1 AD
4 3 Yollu
Vana+Motor 		7-11 kW PE/DN32 Cu/22 Fe/DN25 DN25* 3 AD - -
17-25 kW PE/DN15 Cu/12 Fe/DN20 DN15* 3 AD - -
5 Boyler 200 lt
Kalor.hat. 		7-11 kW PE/DN32 Cu/22 Fe/DN25 DN25* 2 AD - -
17-25 kW PE/DN40 Cu/25 Fe/DN32 DN32* 2 AD - -
6 Boyler200lt
Su hattı 		7-11 kW PE/DN20 Cu/16 Fe/DN15 DN15* 4 AD DN15* 1 AD DN15* 1 AD
17-25 kW PE/DN20 Cu/16 Fe/DN15 DN15* 2 AD DN15* 1 AD DN15* 1 AD
7 Resirkülasyon hattı sıcak su mesafesi ve isteğe bağlı
8 Boyler emniyet ventili max. 8 bar DN15,Genleşme tankı emn. Ventili 3 bar DN15 ,su besleme basınç regülatörü 2 bar DN15
