Minimal Enerji Sistemleri






Kullanım Alanları : .

Otellerde eş zamanklı ısıtma soğutma,

Sıcak Su hazırlama ,

klima santralına bağlayarak lobi retorant vs. gibi büyük mekanları ısıtma soğutma,

her bölümü ısıtma, soğutma,
SPA ısıtma, oda soğutma
vs sistemler ,...
.



Örnek Uygulamalar;


Geçiş mevsimlerinde ısıtma ve soğutmayı eş zamanlı sağlar

Ofis , Cami, Otel Yurt vs.
soğutma,ısıtma sıcak kullanım suyunu yüksek verimle sağlar

end

Su ve havadaki atık ısıyı geri kazanan

Yüksek performanslı
Otel vs. için Retrofit Isı Pompaları

Çiler veya VRV sistemleri ile soğutulan her yerde binadan alınan ısı atmosfere atılmakta , çok değerli olmasına rağmen geri dönüşümü yapılmayarak "çöp" olmaktadır.

Cihazlarımız bu atık ısıyı SPA ve sıcak su için kullanarak ekonomiye geri kazandirabilmekte, işletmedeki en büyük girdilerden enerjiyi %80 kadar azaltabilmektedir.

Geleneksel fosil yakıtlardan (gaz, kömür, fuel-oil ) çok daha az enerji harcaması , atık ısıyı geri kullanabilmesi, çevreci olması, cihazlarımızı enerji verimli projelerin ( VAP ) odak noktasında yer almasını sağlamıştır..

icon
Cihazlarımız ; Otel , Cami, Ofis, vs gibi ısıtma ve soğutmanın gerektiği tüm işletmelerde, atık ısıyı geri kazanarak çok yüksek performansla çalışabilmektedir.
icon
Cihaz tipine göre ısıtma çıkış sıcaklıkları 55 0C ile 85 0C , soğutma çıkış suyu sıcaklıkları 3 0C ila 25 0C olabilmektedir.
icon
Fosil (gaz,kömür,mazot vs.) yakıt kullanmamakta, baca gazı salgılamıyarak Çevreye ve doğaya saygılı olabilmektedir...
icon
Kışın yüksek verimle ısıtma, yazın soğutma yaparken bedava sıcak su üretme özellikleri ile COP değerleri 7-12 olabilmekte kendini kısa sürede amorti edebilmektedir.
icon
Kontrol paneli üzerinden her türlü parametre girilebilmekte, aksesuar olarak verilebilen enerji analizatörü ile tasarruflarınız takip edilebilmekte, merkezi kontrol sistemine bağlanabilmektedir.
icon
Aşağıdaki tablo cihaz bilgileri ile seçim kriterleri için ön bilgi vermektedir.




end6

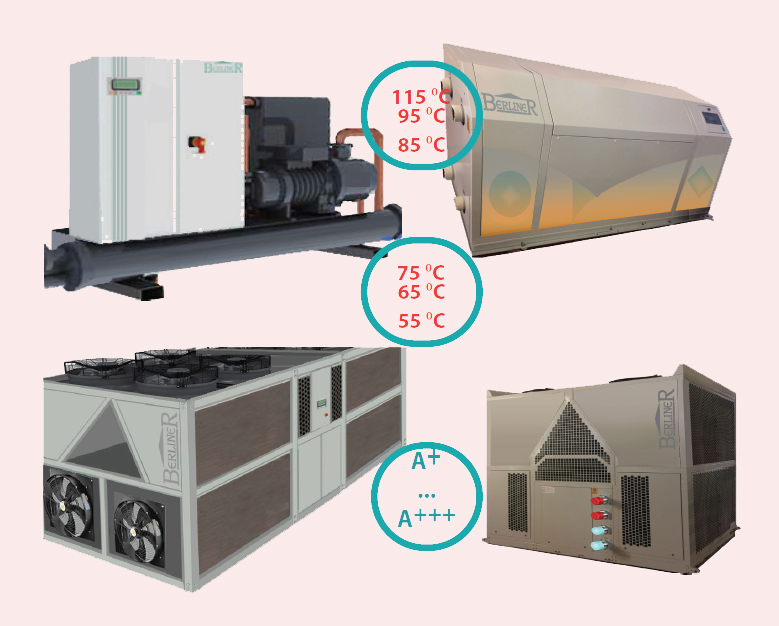

Soğutma / ısıtma yapabilen
Yüksek Performan Hava , Su, Toprak ve Atık Isı kaynaklı Isı Pompaları

Isıtmada çıkış sıcaklıkları
normal (55 0C),
orta (65 0C),
yüksek (85 0C ) verziyonları vardır.

Enerji kaynağının ekonomik , sürdürülebilir, çevreyı ve İklimi koruması istenir.

İleri teknoloji inovativ cihazlarımız
yenilenebilir (su, toprak, hava )enerjisinin yanında
her türlü atık ısıyı
yüksek verimle kullanır.

Çevreye ve ekonomiye çok yönlü katkı sağlar.

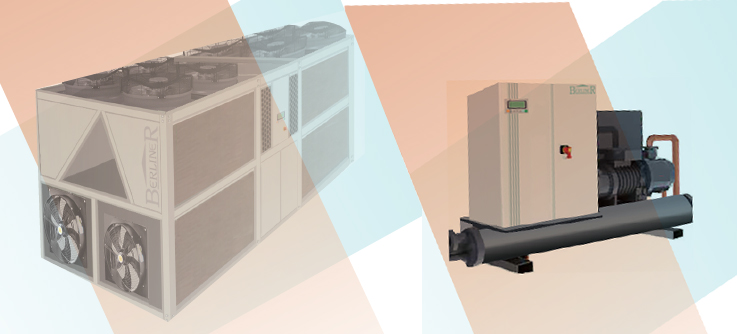

ends5

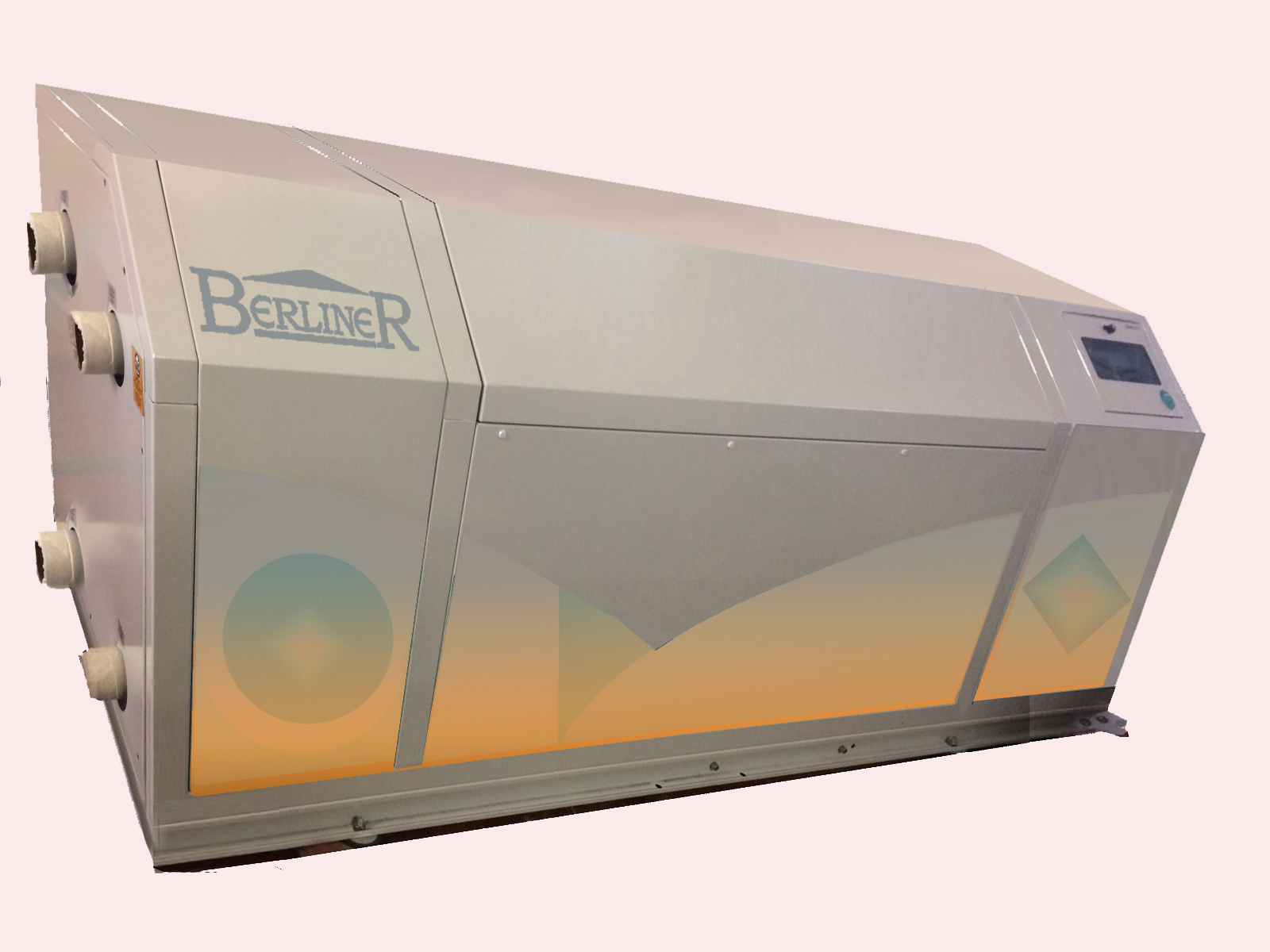

Su ve Toprak kaynaklı çalışabilen
120 kW ile 300 kW kapasiteli
Isı Pompaları
Soğutma / ısıtma yapabilmekte
Sessiz çalışabilmekte,
oransal olarak kapasitesi ayarlanabilmektedir





Model, Kapasite ve Teknik Özellikler

HAVA KAYNAKLI MODELLER A/W R 70 A/W R 140 A/W-W 300
Isıtma Gücü / Verim [kW/COP]
[ A7/W30-35 ](1)		 80/4,15 147/4,10 300/4,12
Isıtma Gücü / Verim [kW/COP]
[ A7/W40-45 ](1)		 77/3,41 142/3,22 190/3,45
Isıtma Gücü / Verim [kW/COP]
[ A-12/W40-45 ](1)		 49/2,41 90/2,22 240/2,45
Isıtma Gücü / Verim [kW/COP]
[ A20/50-55 ](1)		 89/3,3 165/3,22 320/3,45
Soğutma Gücü / Verim ( kW / EER )
[ A35/W7](2)		 60/2,90 120/2,90 240/2,9
ErP Etiketi (35°C) A++++
Elektrik Bağlantısı Trifaze 3~380 V (±%10) -50 Hz(±%10)
Maks. Giriş Gücü kW/A 34/72 68/150 102/222
Otomat Sigorta C Tipi 3x63 3x125 3/180
Besleme Kablosu mm (2) 3x16+2x10 3x35+2x16 3x45+2x25
Isıtma Ayar Sıcaklığı °C 15°C ile 85°C arası
Soğutmada Ayar Sıcaklığı °C 3°C ile 30°C arası
Tesisat bağlantı Çapı /Basıncı DN65 PN10 DN80 PN10 DN100 PN10
Su Debisi m(3)/h /Eşanjör basınç kaybı kPa 13,2 m(3)/h - 30 kPa 24,4 m(3)/h - 30 kPa 38,2 m(3)/h - 40 kPa
Ağırlik ( kg)) / Boyut (mm)
[ Yükseklik / Derinlik/ Genişlik ] 		635
2000/2000/900 		1050
2220/2200/1100 		1600
2220/2800/2220
Ses Basınç Seviyesi (3) dB(A) 64 64 67
Kısaltmalar

Senbollerinin açıklanması, örnek; MODEL A/W 70 R

A: Havayı enerji kaynağı olarak kullanır.Isıtma ve soğutmayı havayı kaynak olarak kullanarak yapar.

70 : Norm şartlardaki cihazın ısıtma kapasitesinin 70 kw olduğunu,

R: Reversibel : ısıtma ve soğutma yapabildiğini gösterir. ,


(1) : Isıtma anma gücü A7/W35 (EN 14511 ). Dış hava sıcaklığı 7°C , tesisat gidiş 35 °C durumundaki ısıtma kapasitedir.
(2) : Soğutma anma gücü A35/A8 (EN14511 ). Dış hava sıcaklığı 35°C , tesisatda dolaşan su sıcaklığı 7°C durumunda ölçülen soğutma kapasitedir.

(3) :[ W8/W45] Açılımı
(4) : Ses basınç seviyesi cihazdan 1 m uzaklıkta, 1,5 m yükseklikte, yankısız odada ölçülmüştür
Elektrik çarpmasına dayanıklılık sınıfı: I,
Nem direnci sınıfı: IPX4


Model, Kapasite ve Teknik Özellikler

SU KAYNAKLI ISI POMPASI W/W-R 80 W/W-R 160 W/W-R 350
Isıtma Gücü / Verim [kW/COP]
[ W10/W30-35 ](1)		 84 / 6,15 160 / 6,10 260 / 6,12
Isıtma Gücü / Verim [kW/COP]
[ W10/W40-45 ](1)		 80 / 4,41 147 / 4,22 230 / 4,45
Isıtma Gücü / Verim [kW/COP]
[ W20/50-55 ](1)		 101 / 3,8 188 / 3,7 293,8 / 3,68
Soğutma Gücü / Verim [kW/COP]
[ W20/7 ](1)		 68 / 6,15 140 / 6,1 209 / 6,2
Soğutma Gücü / Verim [kW/COP]
[ W20/12 ](1)		 98 / 7,37 180 / 6,72 222 / 7,46
Soğutma Gücü / Verim ( kW / EER )
[ A35/W7](2)		 60 / 2,90 120 / 2,90 240 / 2,9
ErP Etiketi (35°C) A++++
Elektrik Bağlantısı Trifaze 3~380 V (±%10) -50 Hz(±%10)
Maks. Giriş Gücü kW/A 34/72 68/150 102/222
Otomat Sigorta C Tipi 3x63 3x125 3/180
Besleme Kablosu mm (2) 3x16+2x10 3x35+2x16 3x45+2x25
Isıtma Ayar Sıcaklığı °C 15°C ile 85°C arası
Soğutmada Ayar Sıcaklığı °C 3°C ile 30°C arası
Tesisat bağlantı Çapı /Basıncı DN65 PN10 DN80 PN10 DN100 PN10
Su Debisi m(3)/h /Eşanjör basınç kaybı kPa 13,2 m(3)/h - 30 kPa 24,4 m(3)/h - 30 kPa 38,2 m(3)/h - 40 kPa
Ağırlik ( kg)) / Boyut (mm)
[ Yükseklik / Derinlik/ Genişlik ] 		635
1200/2000/900 		1050
1200/2200/1100 		1600
1200/2800/1100
Ses Basınç Seviyesi (3) dB(A) 60 61 62
Kısaltmalar

Senbollerinin açıklanması, örnek; MODEL W/W 80 R

W-W:Sudan suya enerji transfer ettiğini suyu kaynak olarak kullandığını gösterir.

80 : Norm şartlardaki cihazın ısıtma kapasitesinin 80 kw olduğunu,

R: Reversibel= hem ısıtma hem desoğutma yapabilir.


(1) : Isıtma anma gücü W10/W35-30 (EN 14511 / 50 Hz). Kaynak su sıcaklığı 10°C , tessat suyu gidiş 35 °C durumundaki ısıtma kapasitedir.

(2) : Soğutma anma gücü W20/W7 (EN14511 / 50 Hz). tessat suyu gidiş 7 °C durumunda ölçülen soğutma kapasitedir.

(3) :[ W8/W45] Açılımı
(4) : Ses basınç seviyesi cihazdan 1 m uzaklıkta, 1,5 m yükseklikte, yankısız odada ölçülmüştür
Elektrik çarpmasına dayanıklılık sınıfı: I,
Nem direnci sınıfı: IPX4

Endüstriyel Isı Pompaları
UYGULAMALAR

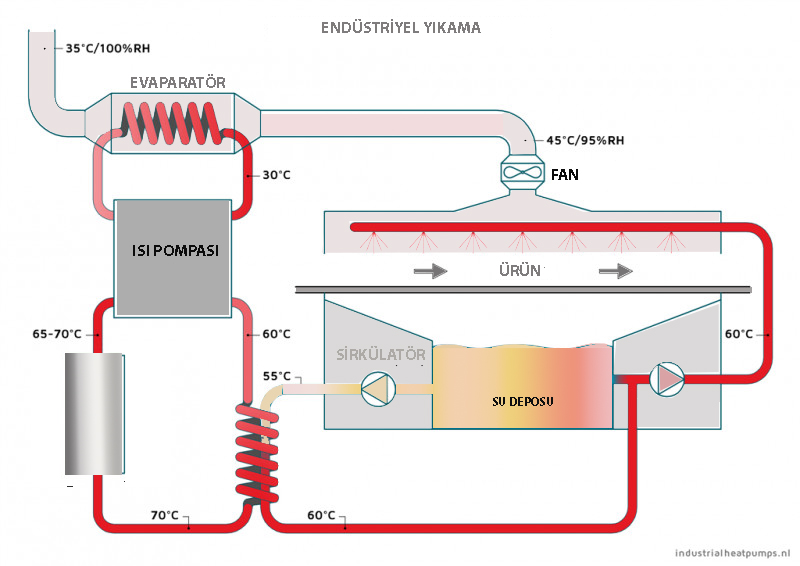

ENDÜSTRİYEL YIKAMA


Endüstride birçok yıkama işlemi gerçekleşir. Çoğunlukla bir çözücü ile karıştırılan sıcak suyun bir ürün üzerine püskürtülmesiile olur. Şekilde geleneksel olarak fosil yakıtla çalışan kazan yerine ısı pompasının yıkama tesisine uygulanması görülmektedir.

end7 Bir ısı eşanjörü üzerinden ısıtılan su , pompa ile basınçlandırılarak nuzel üzerinden ürüne püskürtülür. Yıkama suyunun bir kısmı havada buharlaşır, ancak suyun büyük kısmı su tankına geri akar. Buharlaşan su egzoz fanı ile atılır. Çok değerli ısı ihtiva eden bu su buharı ısı pompasının eşanjöründen geçirilerek çiğ noktasının altına kadar düşürülerek enerjisi alınır ısı pompası üzerinden tekrar ısıtılacak suya verilir.

Su tankının izolasyonu ve yıkanan ürünlerin sıcaklığı enerji tasarrufu açısından ısı pompasına yardımcı olur.%50 ila %70 enerji tasarrufu sağlanabilir.


İMALAT SANAYİ:
1) Pres kalıplarının soğutulması:

Presler çalışmaları esnasında üretikleri ısı yağlama sistemindeki yağa geçer. Yağın sıcaklığı 20 ila 300C arasında soğutulması gerekir. Endüstriyel ısı pompası yağı soğuturken aldığı ısıyı kullanım sıcak suyu ve bina ısıtmasında kullabilmektedir Burada yüksek verimle soğutmanın yanında ısıtmada yapılarak %80 civarında enerji tasarruf edilebilmektedir.

2) Strafor İmalatı:

Kalıba doldurulan Strafor malzemesi buharla eritilir kalıbın şeklini alır ve kalıba 30 0C su püskürtülerek kalıptan çıkartılır. Enerji yoğun olarka bu proseste kaybolmaktadır.

Isı pompası kullanılarak atık ısıyı buhar kazanına, bina ısıtılmasına, sıcak suya ve nem olma odalarına yönlendirerek enerji tasarruf edilebilmektedir.

3) Enjeksiyon makineleri:

Buradada enjeksiyon kalıpları soğutulurken alınan ısı yukarda belirtildiğigibi faydalı işlerde kullanmak mümkün olabilmektedir.

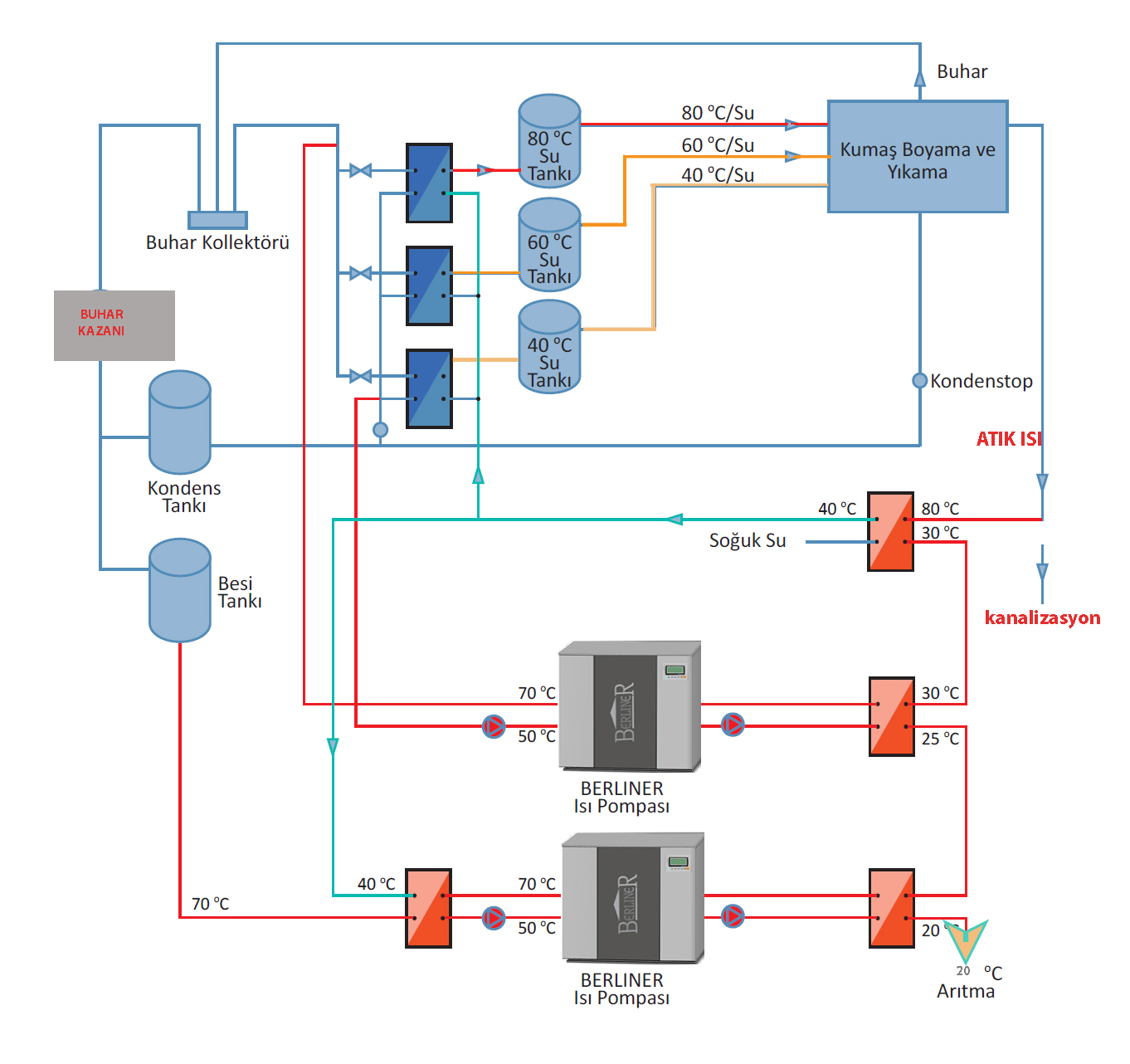

BUHAR KAZANLARI:

Tekstil de olduğu gibi buhar değişik proseslerde tüketilmekte ve taze su ilave edilmekdedir. İlave edilen su buhar kazanına girmeden önce ısıtılmakta 80 0C lere getirilmesi gerekmektedir.

Ayrıca kumaş boyama ve yıkama için değişik (50 - 80 °C ) sıcaklıklarda sıcak su kullanılmaktadır.
susu
Bu işlemler için 15 °C sıcaklıkta arıtma tesisine giren ve kimyasal ilaveleriyle istenen kıvama getirilen sudan, fosil yakıtlı kazanlarda elde edilen buhar kullanılmaktadır.

Fosil yakıtların çevreye ve iklime verdiği zarar ve maliyetleri suyun kimyasal , arıtma vs giderleri ile birleşince buhar, zorunlu durumlar dışında kullanımı akılcı olmadığı anlaşılmaktadır.

100 °C kadar ısıtılması gereken yerler için endüstriyel ısı pompaları atık ısıyı geri kullanarak hem ekonomik hemde çevreci olarak rahatlıkla kullanılabilmektedir. Enerji tasarrufu da %50 ila %80 arasında olabilmektedir.

Endüstriyel IP



Atık ısı çevremizde her yerde var. Onu geri kazanıp tekrar faydalı hale getirebilmekteyiz
_______________________________

gr2

Sıcaklığı ne olursa olsun her prosesten ısı geri kazanılabilir . Isıtılan ve soğutulan her yerde kontrol edilebilir ısı kayıpları vardır.

_______________________________

gr2

Fosi yakıtların bacagazları,
havalandırmadan atılan kirli ısı yüklü hava,
atık su
çok değerli kullanılabilir ısı enerjisi ihtiva etmektedir.

Atılan bu bedava ısıların ısı pompası ile kullanılabilr hale getirmek , fosil yakıtlara göre %60-%80 daha ucuz ve temiz enerji elde edilmesini sağlar.


_______________________________

"Vakit nakitdir"
atasözünde olduğu gibi zaman kaybedilmeden çöp olan bu enerjileri ekonomiye geri kazandırmalıyız.
.
gr2
