Toprak kaynaklı Isı Pompası (TKIP)
Su kaynaklı Isı Pompası (SKIP)
Güneşten ve dünya çekirdeğinden toprak katmanına veya suya geçen ısıyı kullanır, konutları ısıtır,soğutur,
sıcak suyunu temin eder.ekolojik , çevreci ve kompak yapıdadır.
Evin her köşesine konabilicek şık iç üniteye sadece tesisat boruları-gaz kombidi gibi- bağlanır.Tesisat elemanlarına;pompa, genleşme tenkı, borulama, vana, boyler vs, gerek yoktur.
Konut Isıtma, Soğutma ve Sıcak Su için
Toprak ve Su Kaynaklı Kombi Isı Pompaları
Toprak ( TKIP ) ve su ( SKIP ) kaynaklı ısı pompalarımız, güneş ışımasından ve yer kürenın ısısından
toprağa veya suya
geçen yenilenebilir enerjiyi kullanır.Yani toprak veya sudaki ısıyı çekerek kalorifer tesisatına verir, ısıtma, soğutma ve kullanım sıcak suyu konforunu bir arada sağlar. Dolayısıyla mekanın iklimlendirilmesi ve kullanım sıcak suyu için ısıtma ve soğutma sistemi yatırımının ayrı ayrı yapılmasına gerek yoktur, tek başına yapar.
Isı ihtiyacına uyumlu (-invertörlü-) çalışırak enerji tasarruf eder, kalite, fiyat
ve işlev yönünden en uygun yatırımdır.
Toprak kaynak olarak kullanıldığında ortalama %80, su enerji kaynağı olarak kullanıldığında %85 e yakın yakıt tasarruf ettirir.
Toprak kaynak olarak kullanıldığında ortalama %80, su enerji kaynağı olarak kullanıldığında %85 e yakın yakıt tasarruf ettirir.

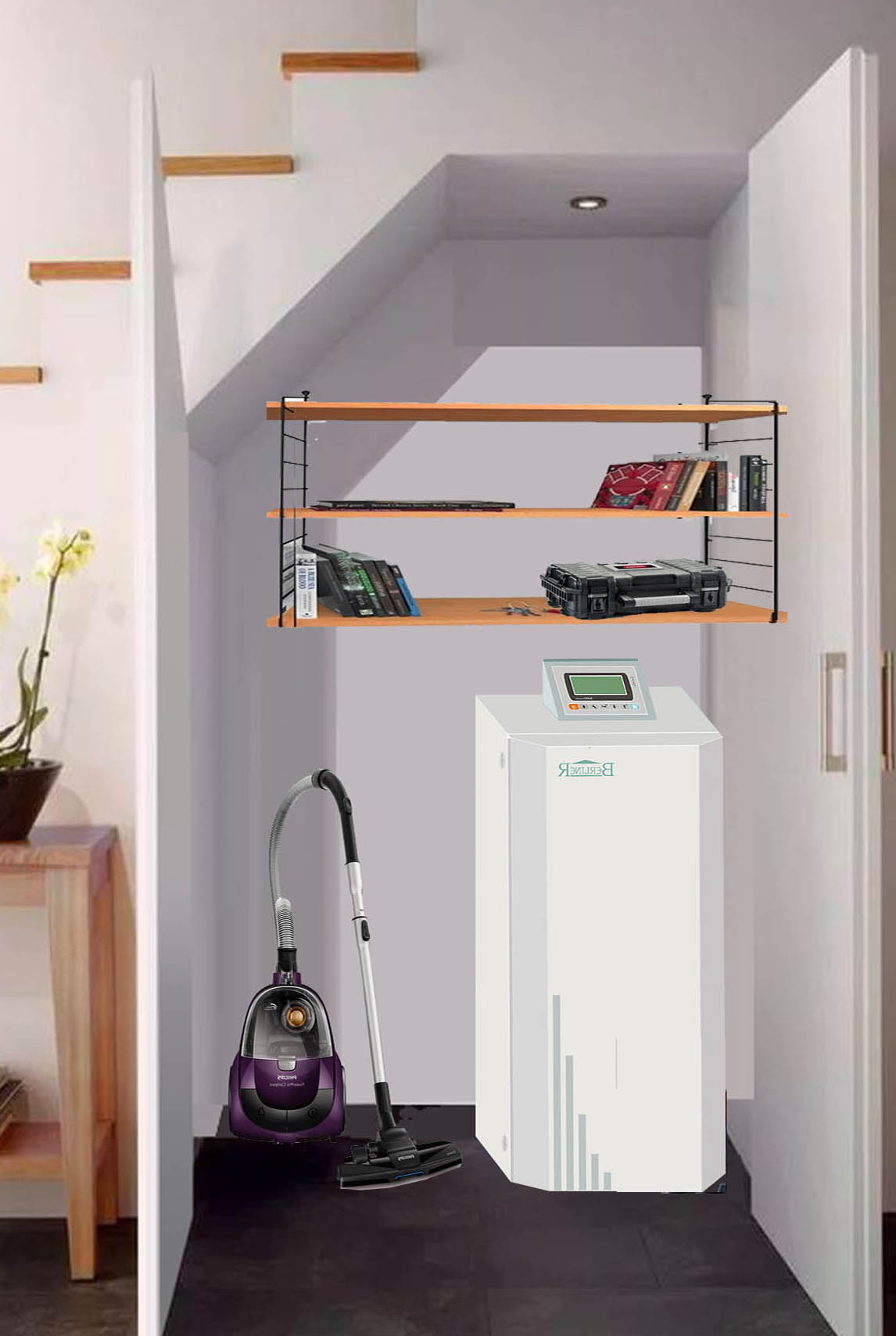

Şık görünümlü İTÜ (ısı transfer ünitesi) ,
sizi tesisat ek maliyetlerinden korur ,
kazan dairesi için bir oda ayırmanıza zorlamaz.
Fosil (gaz,kömür,mazot vs.)
yakıt kullanmaz, baca gazı salgılamıyarak Çevreye
ve doğaya saygılı olmanıza yardımcı olur...
Yerden ısıtmalı,radyatörlü,
fancoilli, konvektörlü vs. tesisatlara bağlanır,
Şebeke elektriği, küçük jeneratör,
fotovoltaik ( güneş enerjisi), rüzgar gülü v.b. gibi
yenilenebilir çevre dostu kaynaktan üretilen enerjiden bir birim alıp dört birimden fazla ısı üretebilmektedir.
Dokunmatik kontrol paneli ile Oda içi sıcaklıkları 0,5°C hassasiyetle ayarlanabilmektedir.
Akıllı defrost kontrolü soğuk havalarda
elektrik tüketimini azaltmaktadır.
İster yeni inşa edilmiş, ister mevcut bir ev olsun aşağıdaki tablodan
iklim kuşağınıza ve konutunuzun büyüklüğüne (m2) bağlı olarak size
uygun cihaz modeli ve kapasitesini seçebilirsiniz.

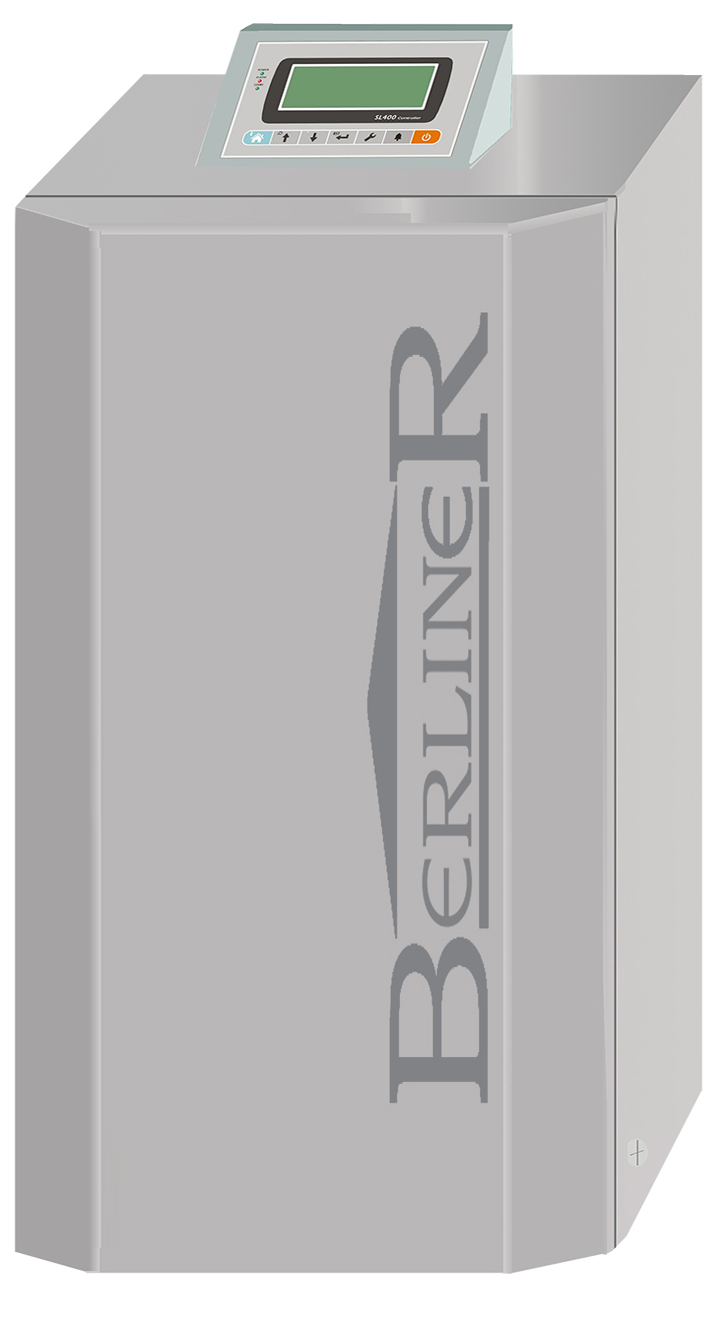

İTÜ
Isı transfer ünitesi
8-20 kW
Toprak kaynaklı
B/W10-50 -VR ve
Su kaynaklı
W/W15-55-VR

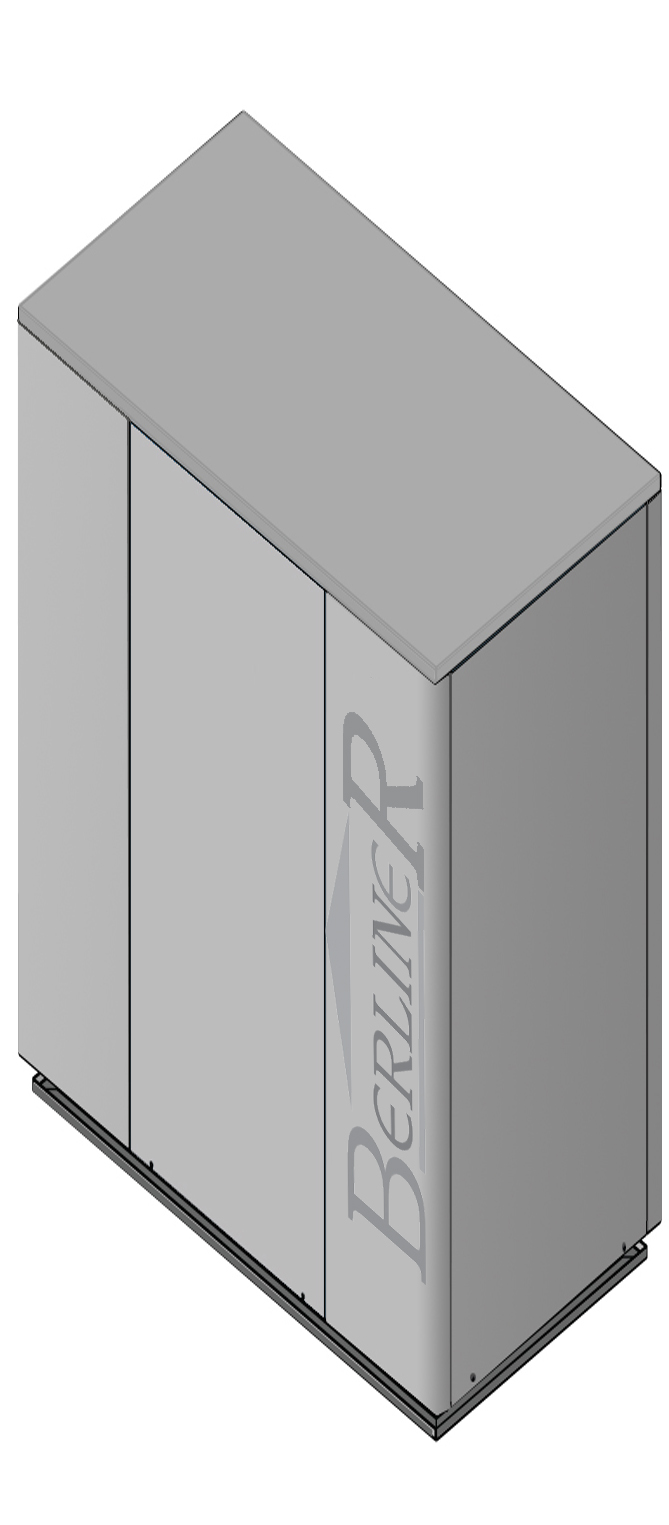

ısı pompaları
dış ortam cihazı olarak üretilmekte,
mekan içine veya dışına konabilmektedir
Model, Kapasite ve Teknik Özellikler
| Toprak ve Su Kaynaklı | Toprak Kaynaklı Isı Pompaları | Su Kaynaklı Isı Pompaları | ||||
|---|---|---|---|---|---|---|
| Isı Pompası Modelleri | B/W 11-VR | B/W 22-VR | B/W 34-VR | W/W 14-VR | W/W 28-VR | W/W 42-VR |
| Isıtma Gücü / Verim [kW/COP] [ B0/W30-35 /80Hz](1) [ W10/W30-35 /80Hz](4) |
11/4,52 | 22 /4,59 | 34 /4,56 | 14,23/6,2 | 28,40 /6,15 | 42,5 /6,10 |
| Isıtma Gücü / Verim [kW/COP] [ B0/W40-45 /80Hz](1) [ W10/W40-45 /80Hz](4) |
10,40/3,62 | 20,4/3,60 | 31,1/3,63 | 13,60/4,82 | 27,04/4,80 | 40,53/4,73 |
| Isıtma Gücü / Verim [kW/COP] [ B0/W50-55 /80Hz](1) [ W10/W50-55 /80Hz](4) |
9,2/2,92 | 18,4/2,91 | 27,4/2,90 | 12,90/3,61 | 25,67/3,58 | 38,44/3,55 |
| Soğutma Gücü / Verim ( kW / EER ) [ B20/W8-13 /80Hz](2) [ W20/8-13 /80Hz](5) |
11,5/4,6 | 23/4,6 | 34,5/4,6 | 11,5/4,6 | 23/4,6 | 34,5/4,6 |
| Soğutma Gücü / Verim ( kW / EER ) [ B20/W18-23 /80Hz](2) [ W20/18-23 /80Hz](5) |
13,94/5,4 | 28/5,4 | 42/5,4 | 13,94/5,4 | 28/5,4 | 42/5,4 |
| Soğutma Gücü / Verim ( kW / EER ) [ B10/W8-13 /80Hz](2) [ W10/8-13 /80Hz](5) |
11,5/5,6 | 23/5,6 | 34,5/5,6 | 11,5/5,6 | 23/5,6 | 34,5/5,6 |
| Soğutma Gücü / Verim ( kW / EER ) [ B10/W18-23 /80Hz](2) [ W10/18-23 /80Hz](5) |
14,40/6,7 | 28,80/6,7 | 43,20/6,7 | 14,40/6,7 | 28,80/6,7 | 43,20/6,7 |
| ErP Etiketi (35°C) | A+++ | |||||
| Elektrik Bağlantısı | 3~380V-50Hz (±%10) | |||||
| Frekans İşletim Aralığı Hz | 30~90 Hz | |||||
| Isıtma Ayar Sıcaklığı °C | 25°C ile 60°C arası | |||||
| Soğutmada Ayar Sıcaklığı °C | 7°C ile 20°C arası | |||||
| Elektrikli Destek Isıtıcısı kW/A/V | 6/13,7 /220 | |||||
| Ağırlik ( kg)) / Boyut (mm) [ uzunluk / Genişlik / Yükseklik] |
130 1050/490/790 |
183 1050/490/790 |
250 1050/490/790 |
130 1050/490/790 |
183 1050/490/790 |
250 1050/490/790 |
| Ses Basınç Seviyesi (3) dB(A) | 54 | 54 | 58 | 54 | 54 | 58 |
| Kısaltmalar |
B: IP Toprakdan enerji alındığını gösterir.B : Brain (su+antifriz) = Toprak içindeki enerji devresini, W: Water(su) = tesisat suyu gidiş sıcaklığını, V:invertörü, R:Isıtma/Soğutma özelliklerini simgeler.B/W 11-VR modelin açılımı:Norm şartlarda(1) toprakdan aldığı ısıyı (B/W) suya veren 11 kW kapsiteli, (V)invertörlü,(R) ısıtma /soğutma yapabilen cihazı tanımlar.(1) : Isıtma anma gücü B0/W35-30 (EN 14511 / 90 Hz). Toprakta dolaşan su sıcaklığı 0°C , tesisat gidiş su sıcaklığı 35 °C durumundaki ısıtma kapasitedir. (2) : Soğutma anma gücü B20/W7-12 (EN14511 / 90 Hz). Toprak devresinde dolaşan su 20°C , tesisat gidiş (soğutma) Sıcaklığı 7°C dönüş 12°C durumunda ölçülen soğutma kapasitedir. W: IP Sudan enerji alındığını gösterir.(4) : Isıtma anma gücü W10/W35-30 (EN 14511 / 90 Hz). Su kaynağının (yeraltı suyu, dere, göl, deniz vs.) sıcaklığı 10°C , tesisat gidiş su sıcaklığı 35 °C baz alınarak ölçülen ısıtma kapasitedir.(5) : Soğutma anma gücü W20/W7-12 (EN14511 / 90 Hz). Su kaynağının (yeraltı suyu, dere, göl, deniz vs.) sıcaklığı 20°C , tesisat gidiş (soğutma) Sıcaklığı 7°C dönüş 12°C durumunda oluşan soğutma kapasitesidir. W/W 14-VR modelin açılımı:Norm şartlarda(1), 10°C su kaynağından aldığı ısıyı (W/W) tesisat devresine vererek gidiş su sıcaklığını 35°C ye getiren kapasitenin 14 kW olduğunu gösterir, (V)invertörlü,(R) ısıtma /soğutma yapabilen cihazı tanımlar.(3) : Ses basınç seviyesi cihazdan 1 m uzaklıkta, 1,5 m yükseklikte, yankısız odada ölçülmüştür Elektrik çarpmasına dayanıklılık sınıfı: I, Nem direnci sınıfı: IPX4 |
|||||
Kapasite ve Cihaz Seçim Tablosu
| MODEL | KAPASİTE | ANTALYA | İZMİR | İSTANBUL | DENİZLİ | ESKİŞEHİR | ANKARA | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Toprak Kaynaklı IP Su Kaynaklı IP |
Tesisat Gidiş Suyu ve Enerji Kaynağı Sıcaklığına bağlı Kapasite Değerleri [kW} |
Takviye Elek. Isıtıcı (kW) |
Proje Dizayn Değeri: Isıtma 3°C / Soğutma KT39°C YT28°C | Proje Dizayn Değeri: Isıtma 0°C / Soğutma KT37°C YT25°C | Proje Dizayn Değeri: Isıtma -3°C / Soğutma KT33°C YT24°C | Proje Dizayn Değeri: Isıtma -6°C / Soğutma KT38°C YT25°C | Proje Dizayn Değeri: Isıtma -9°C / Soğutma KT36°C YT23°C | Proje Dizayn Değeri: Isıtma -12°C / Soğutma KT35°C YT22°C | |||||||||||||||||||||||||
| Toprak devresi sıc.°C Su kaynağı sıc.°C |
-5°C - |
0°C - |
5°C 5°C |
10°C 10°C |
15°C 15°C |
20°C 20°C |
25°C 25°C |
Isıtma Alanı Ap.Dair. m 2 |
Isıtma Alanı Müstakil Ev m 2 |
Soğutma Alanı Gölgede Ev m 2 |
Soğutma Alanı Güneşli Ev m 2 |
Isıtma Alanı Ap.Dair. m 2 |
Isıtma Alanı Müstakil Ev m 2 |
Soğutma Alanı Gölgede Ev m 2 |
Soğutma Alanı Güneşli Ev m 2 |
Isıtma Alanı Ap.Dair. m 2 |
Isıtma Alanı Müstakil Ev m 2 |
Soğutma Alanı Gölgede Ev m 2 |
Soğutma Alanı Güneşli Ev m 2 |
Isıtma Alanı Ap.Dair. m 2 |
Isıtma Alanı Müstakil Ev m 2 |
Soğutma Alanı Gölgede Ev m 2 |
Soğutma Alanı Güneşli Ev m 2 |
Isıtma Alanı Ap.Dair. m 2 |
Isıtma Alanı Müstakil Ev m 2 |
Soğutma Alanı Gölgede Ev m 2 |
Soğutma Alanı Güneşli Ev m 2 |
Isıtma Alanı Ap.Dair. m 2 |
Isıtma Alanı Müstakil Ev m 2 |
Soğutma Alanı Gölgede Ev m 2 |
Soğutma Alanı Güneşli Ev m 2 |
||
| B/W 11-VR ve W/W 14-VR |
Yerden Isıtma 30°C-35°C Yerden S0ğutma 18°C-23°C |
9,20 - |
10,88 - |
12,55 - |
14,23 14,40 |
15,90 - |
17,65 13,94 |
19,41 - |
6 | 206 - - 269 | 154 - - 202 | 88 | 72 | 166- - 217 | 131 - - 172 | 44 | 39 | 114 - 150 | 94 - 152 | 93 | 75 | 137 - 179 | 95 - 124 | 93 | 75 | 118 - 155 | 84 - 109 | 88 | 78 | 104 - 136 | 75 - 98 | 101 | 83 |
| Fan Coil Isıtma 40°C-45°C Fan coil S0ğutma 8°C-13°C |
8,80 - |
10,40 - |
12,00 - |
13,60 11,80 |
15,20 - |
16,87 11,50 |
18,56 - |
6 | 197 - - 258 | 147 - - 193 | 73 | 59 | 159 - - 208 | 126 - - 164 | 77 | 62 | 146 - - 191 | 109 - - 143 | 84 | 68 | 131 - - 171 | 90 - - 118 | 77 | 62 | 113 - 148 | 80 - 105 | 72 | 64 | 100 - - 130 | 72 - - 94 | 84 | 68 | |
| Radyatör Isıtma 50°C-55°C | 8,40 | 9,90 | 11,40 | 12,90 | 14,40 | 15,98 | 17,58 | 6 | 188 - - 244 | 140 - - 183 | - | - | 151 - - 197 | 120 - - 156 | - | - | 139 - - 181 | 104 - - 136 | - | - | 125 - - 162 | 86 - - 112 | - | - | 108 - 140 | 76 - 99 | 95 - - 124 | 68 - - 89 | - | - | |||
| B/W 22-VR ve W/W 28-VR | Yerden Isıtma 30°C-35°C | 18,31 - |
21,64 - |
24,97 - |
28,31 28,85 |
31,64 - |
35,12 27,92 |
38,63 - |
6 | 410 - - 536 | 307 - - 401 | 205 | 168 | 331 - - 433 | 262 - - 342 | 217 | 174 | 303 - - 227 | 397 - - 298 | 236 | 192 | 272 - - 356 | 188 - - 246 | 217 | 174 | 235 - -308 | 166 - -218 | 204 | 181 | 207 - - 271 | 149 - - 195 | 236 | 192 |
| Fan Coil Isıtma 40°C-45°C | 17,51 - |
20,70 - |
23,88 - |
27,06 23,04 |
30,25 - |
33,58 23,04 |
36,93 - |
6 | 392 - - 293 | 513 - - 383 | 169 | 138 | 316 - - 414 | 250 - - 327 | 179 | 143 | 290 - - 379 | 218 - - 284 | 195 | 159 | 260 - - 180 | 340 - - 235 | 179 | 143 | 225 - 294 | 159 - 208 | 168 | 150 | 198 - - 259 | 143 - - 186 | 195 | 159 | |
| Radyatör Isıtma 50°C-55°C | 16,72 | 19,70 | 22,69 | 25,67 | 28,66 | 31,81 | 34,99 | 6 | 373 - - 486 | 279 - - 364 | - | - | 301 - - 392 | 238 - - 310 | - | - | 276 - - 360 | 207 - - 270 | - | - | 248 - - 323 | 171 - -223 | - | - | 214 - 279 | 151 - 197 | 189 - - 246 | 136 - - 177 | - | - | |||
| B/W 34-VR ve W/W 42-VR | Yerden Isıtma 30°C-35°C | 27,42 - |
32,41 - |
37,40 - |
42,39 43,21 |
47,39 - |
52,60 41,82 |
57,86 - |
6 | 614 - - 803 | 459 - - 601 | 307 | 251 | 495 - - 648 | 392 - - 512 | 325 | 260 | 454 - - 594 | 341 - - 446 | 353 | 288 | 408 - - 533 | 282 - -369 | 325 | 260 | 353 - 461 | 249 - 326 | 305 | 272 | 311 - - 406 | 223 - - 292 | 353 | 288 |
| Fan Coil Isıtma 40°C-45°C | 26,22 - |
30,99 - |
35,76 - |
40,53 34,50 |
45,30 - |
50,28 34,50 |
55,31 - |
6 | 587 - - 768 | 439 - - 574 | 253 | 207 | 474 - - 619 | 375 - - 490 | 268 | 215 | 434 - - 568 | 326 - - 426 | 291 | 238 | 390 - - 510 | 269 - -352 | 268 | 215 | 337 - - 441 | 238 - - 312 | 252 | 224 | 297 - - 388 | 214 - - 279 | 291 | 238 | |
| Radyatör Isıtma 50°C-55°C | 25,03 | 29,50 | 33,97 | 38,44 | 42,91 | 47,63 | 52,40 | 6 | 559 - - 728 | 418 - - 545 | - | - | 451 - - 587 | 357 - - 465 | - | - | 413 - - 539 | 310 - - 404 | - | - | 371 - - 484 | 257 - - 334 | - | - | 321 - 418 | 227 - 296 | 283 - - 368 | 203 - - 265 | - | - | |||
| Kısaltmalar |
B: IP Toprakdan enerji alındığını gösterir.(1) : Isıtma anma gücü B0/W35-30 (EN 14511 / 90 Hz). Toprakta dolaşan su sıcaklığı 0°C , tesist gidiş su sıcaklığı 35 °C durumundaki ısıtma kapasitedir.(2) : Soğutma anma gücü B20/W7-12 (EN14511 / 90 Hz). Toprak devresinde dolaşan su 20°C , tesisat gidiş (soğutma) Sıcaklığı 7°C dönüş 12°C durumunda ölçülen soğutma kapasitedir. W: IP Sudan enerji alındığını gösterir.(4) : Norm ısıtma kapasite; enerji devresindeki su kaynağının sıcaklığının 10°C, tesisat gidiş suyu 35°C deki ısıtma güçdür.W10/W35-30 (EN 14511 / 90 Hz). (5) : Norm soğutma kapasite; Su kaynağının (yeraltı suyu, dere, göl, deniz vs.) sıcaklığı 20°C , tesisat gidiş (soğutma) Sıcaklığı 7°C dönüş 12°C durumunda oluşan soğutma gücüdür. W20/W7-12 (EN14511 / 90 Hz). |
Proje Dizayn KriterleriKabuller Toprak kaynaklı ısı pompasının ısıtabileceğı alan -siyah renkle- verilmiştir.(toprak sıcaklık devresi 0°C de baz alınmıştır.) Isıtmada elektrik ısıtıcılar dahil edilmemiştir.. 2 ) Toprak devresi sıcaklığı: 100 kw kapasitenin üstündeki sistemlerde Responst Test yapılması uygun olur. 100 kw altındaki sistemlerde yıllık ortama hava sıcaklığı toprak sıcaklığı olarak kabul edilebilir. örneğin: İstanbul:16,2 °C - İzmir:17,1 °C - Ankara :11,9 °C - Antalya:17,8 °C - Sarıkamış:3,2 °C Toprak kollektöründe ısı geçişlerinde (3°C ila 5°C ) ısıtmada azalır soğutma artar. 3 ) Su enerji devresi sıcaklığı: Yer altı ve göl suları için 8 °C / 12 °C Karadeniz :yaz:22,3 °C / Kış :7,8°C Marmara :yaz:24,3 °C / Kış :7,9°C Egedenizi :yaz:24,4 °C / Kış :12,6°C Akdeniz :yaz:28,1 °C / Kış :15,7°C 4) Verilen değerler izolasyonlu, çift camlı yapı içindir,yaklaşık değerlerdir. Projeci reel değerleri her yapı ve iklim kuşağı için hesaplamak zorundadır. 5 )Hesaba sıcak kullanım suyu enerji ihtiyacı dahil edilmiştir. 6) Radyatörlü sistemlerde 1 kw ısı için enaz 1m *PKKP600 radyatör kullanılmalıdır. Örneğin : Toplamda 5 kw ısı ihtiyacı olan bir konutda 5 m Panel radyatör kullanılmalıdır. 7) Yerden soğutmada modül araliği 15 cm nin altında olmalıdır. |
Örnek Hesaplama:Toprak Kaynaklı IP.Örnek; Toprak enerji devresi sıcaklığı istanbul için (16,2-4) =12,4°C Tabloda kapasite; 10°C 14,23kw / 15°C 15,90kW verilmiştir . enterpolasyonla 12.4 C de ki ısıtma kapasite=15 kw bulunur.sıcak su dahil 95 W/m2 müstakil ev için kabul edilirse 15.000 /95 = 157 m2 ısıtma alanı bulunur. Veya 10 °C kaynak sıcaklığı için tabloda 152 m2 verilmiştir, yaklaşık kabul edilebilir. Soğutma kapasitesi ; istabul için (16,2+4) =20,4°C Tablodan güneş alan ev için 75 m2 alınır. Örnek Hesaplama: Su Kaynaklı IP.Örnek; Tablodan ısıtma kapasite; 5°C içn 12kw bulunur.Samsun istanbul ile aynı proje dizayn değerlerine sahip olduğundan ; ısıtabileceği alan kaynak sıcaklığı 0°C için 146 m2 10°C için 191 m2 dir (tablodan).Kaynak sıcaklığı 5°C enterpolasyonla 168 m2 bulunur Soğutma kapasitesi ; Karadeniz için (22,3+3) =25,3°C Tablodan kaynak sıcaklığı 20 °C ve güneş alan ev için 84 m2 alınır. Tabloda 10 C ile 20 C soğutma değerleri arasında enterpolasyon yapıldığıda 1°C kaynak sıcaklığını yükselmesi soğutma kapasitesini dolayısı ile soğutulacak alanı %2,5 azalttığı görülür. 84-5*(84*2,5/100) = 73,5 m2 alanı soğutur. |
Bazı İllerin Isıtma dizayn dış hava sıcaklıkları+ 3 °C : Antalya, İskenderun, Mersin, Bodrum
+ 0 °C : İzmir, Antakya, Adana
- 3 °C : İstanbul, Çanakkale, Balıkesir, Manisa, Kocaeli, Adapazarı, Osmaniye, Rize, Samsun, Sinop, Trabzon, Yalova, Zonguldak, Giresun, Aydın
- 6 °C : Denizli, Bursa, Tekirdağ, Şanlı Urfa, Kilis, Mardin, Şırnak
-12 °C : Ankara, Afyon, Amasya, Karabük, Kastamonu, Kayseri, Konya, Kütahya, Malatya
|
|||||||||||||||||||||||||||||

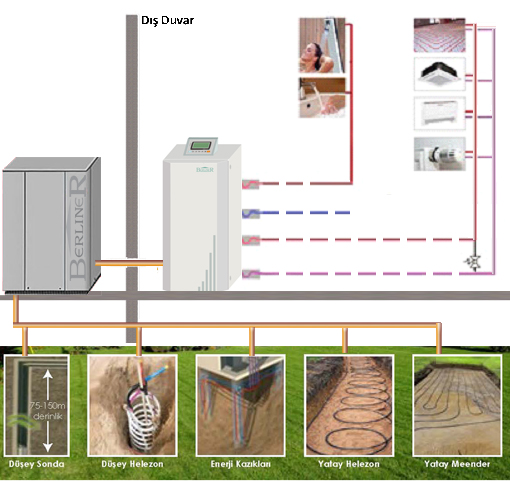

İTÜ ile Toprak Kaynaklı Isı Pompası
Tesisat Bağlantı Şeması
Tesisat Aksesuarlarına Gerek Yok
İTÜ (ısı transfer ünitesi) mekanın herhangi bir yerine konabilir.Yer işgal etmez. Tasisat aksesuarlarına gerektirmez. Kompakt yapısı ile az yer işgaleder.
Soğuk su girişi,sıcak çıkışı ve kalorifer gidiş dönüş bağlanması yeterlidir. Tesisat için gerekli tüm aksesuarları içinde bulundurur.

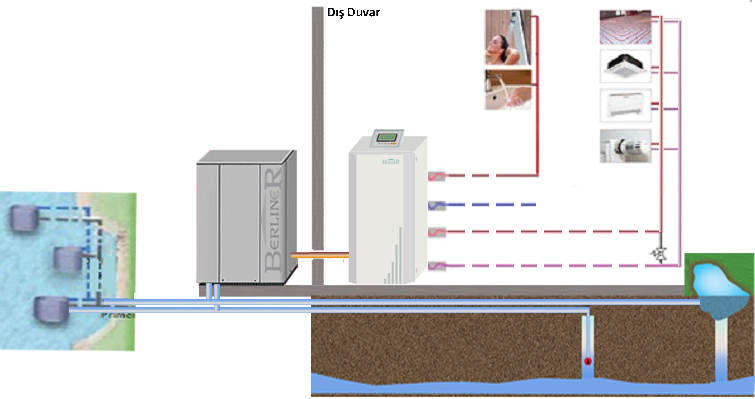

İTÜ ile Su Kaynaklı Isı Pompası
Tesisat Bağlantı Şeması
ITÜ Kullanılmadığında Gerekli Tesisat Aksesuarları
| No | Bölümü | IP kapasite | Boru Çapı | Vana | Filtre | Cek Valf | ||
|---|---|---|---|---|---|---|---|---|
| 1 | Cihaz Bağ. Hattı |
7-20 kW | PE/DN32 | Cu/22 | Fe/DN25 | DN25* 1 AD | DN25* 1 AD | - |
| 18-40 kW | PE/DN40 | Cu/28 | Fe/DN32 | DN32* 1 AD | DN32* 1 AD | - | ||
| 30-60 kW | PE/DN50 | Cu/32 | Fe/DN40 | DN40* 1 AD | DN40* 1 AD | - | ||
| 2 | Genleşme 8 lt Genleşme 12 lt Genleşme 16 lt |
7-20 kW | PE/DN20 | Cu/15 | Fe/DN15 | DN15* 1 AD | - | - |
| 18-40 kW | PE/DN20 | Cu/15 | Fe/DN15 | DN15* 1 AD | - | - | ||
| 30-60 kW | PE/DN20 | Cu/15 | Fe/DN15 | DN15* 1 AD | - | - | ||
| 3 | Su besleme Hattı |
7-11 kW | PE/DN15 | Cu/12 | Fe/DN20 | DN15* 3 AD | DN15* 1 AD | DN15* 1 AD |
| 17-25 kW | PE/DN15 | Cu/12 | Fe/DN20 | DN15* 3 AD | DN15* 1 AD | DN15* 1 AD | ||
| 17-25 kW | PE/DN15 | Cu/12 | Fe/DN20 | DN15* 3 AD | DN15* 1 AD | DN15* 1 AD | ||
| 4 | 3 Yollu Vana+Motor |
7-20 kW | PE/DN32 | Cu/22 | Fe/DN25 | DN25* 3 AD | - | - |
| 18-40 kW | PE/DN40 | Cu/25 | Fe/DN32 | DN32* 3 AD | - | - | ||
| 30-60 kW | PE/DN60 | Cu/35 | Fe/DN40 | DN40* 3 AD | - | - | ||
| 5 | Boyler 200 lt Kalor.hat. |
7-20 kW | PE/DN32 | Cu/22 | Fe/DN25 | DN25* 2 AD | - | - |
| 18-40 kW | PE/DN40 | Cu/25 | Fe/DN32 | DN32* 2 AD | - | - | ||
| 30-60 kW | PE/DN40 | Cu/25 | Fe/DN32 | DN32* 2 AD | - | - | ||
| 6 | Boyler200lt Su hattı |
7-11 kW | PE/DN20 | Cu/16 | Fe/DN15 | DN15* 4 AD | DN15* 1 AD | DN15* 1 AD |
| 17-25 kW | PE/DN20 | Cu/16 | Fe/DN15 | DN15* 2 AD | DN15* 1 AD | DN15* 1 AD | ||
| 17-25 kW | PE/DN20 | Cu/16 | Fe/DN15 | DN15* 2 AD | DN15* 1 AD | DN15* 1 AD | ||
| 7 | Resirkülasyon hattı sıcak su mesafesi ve isteğe bağlı | |||||||
| 8 | Boyler emniyet ventili max. 8 bar DN15,Genleşme tankı emn. Ventili 3 bar DN15 ,su besleme basınç regülatörü 2 bar DN15 | |||||||
| 9 | Tesisat yapı durumu ve basınç kaybına projeci tarafından hesaplamalıdır. Bu tabloda ön bilgi için minimum çaplarla verilmiştir. Her basınç kaybı geçerli değildir. | |||||||
